Technical data
Specifications
Model

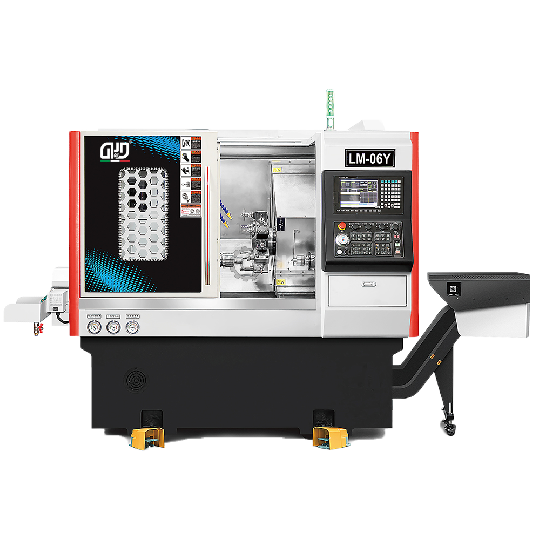

LM06Y
Spindle nose type
A2-5
Spindle through hole diameter (mm)
56
Bar diameter (mm)
46
Chuck size
6 inch
Controller
Syntec
Maximum turning diameter (mm)
420
Max processing length (mm)
350
Max processing diameter(mm)
280
Spindle speed (rpm)
0-4500
Milling speed (rpm)
0-4000
X/Y/Z axis rapid feeding (m/min)
≤25
Spindle indexing repeat positioning accuracy
±0.005°
Spindle indexing positioning accuracy
±0.002°
X/Y/Z axis positioning accuracy (mm)
0.002
X/Y/Z axis repeat position accuracy (mm)
0.003
X axis travel (mm)
500
Y axis travel (mm)
70
Z axis travel (mm)
400
Number of turret (pcs)
15(BMT40 serve turret)
Spindle power (KW)
7.5
X axis power (KW)
2.4
Y axis power (KW)
2.4
Z axis power (KW)
2.4
Hydraulic tailstock shaft diameter(mm)
75
Tailstock travel(mm)
400
Cutting pump power (KW)
0.37
Hydraulic tank capacity (L)
60
Tank volume (L)
95
Machine size (mm)
L2200*W1800*H1900
Machine weight (KG)
3000
